電子衡器原理電子衡器的組成

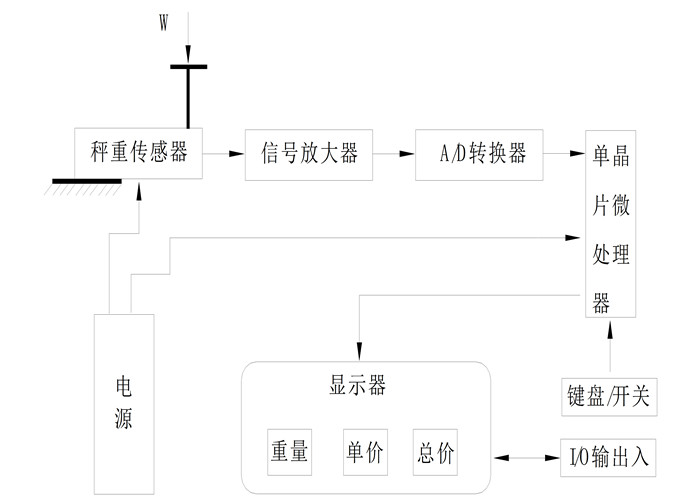

電子衡器的主要組成，包含秤重傳感器，信號放大器，A/D轉換器，單晶片微處理器與控制電路，鍵盤，顯示器與電源等部分所組成。有些電子衡器因應現代量販消費形態的趨勢，會與條碼機或電腦等連線，列印出重量/價格或是將資料輸入電腦。 當秤重傳感器承受重量W后，輸出毫伏特(mV)級的微弱信號，經過信號放大器將輸出信號放大至伏特級，再經過A/D轉換器將模擬信號轉換位數字信號后，進入單晶片微處理器，在單晶片微處理器經過運算處理，即可由顯示器顯示重量的示值，若是計價的電子秤，則需再與鍵盤輸入的單價數目相乘，而在不同的顯示器尚顯示重量，單價和總價。若再有需求則可經過I/O輸出入，列印或存儲資料。如下圖所示。
|
|
