RS232板通信卡
RS232全雙工通信板(可輕易讀取秤的數據或做簡單的數據打印)

功能說明

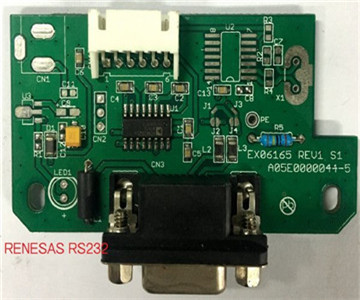

RENESAS機種RS232通信板為EX06165(6PIN線連主板)
STM機種RS232通信板為EX3055-1（5PIN線連主板
規格說明
RS232 傳輸線示意圖
CALE RS232 PRINTER
DB 25(公) DB 9(公)
3 TXD RXD 2
2 RXD TXD 3
7 GND GND 5

DB 25(公) DB 25(公)
3 TXD RXD 2
2 RXD TXD 3
7 GND GND 7

SCALE PC
DB 25(公) DB 9(母)
3 TXD RXD 3
2 RXD TXD 2
7 GND GND 5

DB 25(公) DB 25(母)
3 TXD RXD 3
2 RXD TXD 2
7 GND GND 7
