Relay板

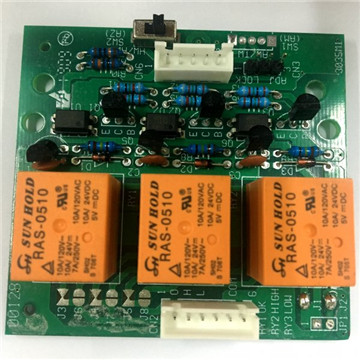

計重秤Relay3組輸出介面板

功能說明
1. RELAY output之動作原理
利用預設鍵(XK3150-W,ACS-W,TCS-W)之檢校功能,設定OK、High、Low各點
之範圍,當重量落於Low範圍時,Low接點輸出;當重量落於OK範圍時,OK接點輸出;當重量落
於High範圍時,High接點輸出。
2. 腳位
PIN 1 OK output
PIN 2 High output
PIN 3 Low output
PIN 4 VDD
PIN 5 GND
PIN 6 COMMON
3. RELAY電路之電源說明
RELAY電路之電源可選擇由外部電源供給或由系統本身來供給。
外部供給RELAY電路之電源
PIN4、PIN5輸入外部電源,J1、J2 OPEN

電子秤自身供給RELAY電路之電源
PIN4、PIN5不輸入任何電源,J1、J2 SHORT
4. 接點設定
OK、High、Low三接點可各別設定為NO( 常開,A接點 ) 或NC( 常閉,B接點 )
內定值為NO( 常開,A接點 )
OK、High、Low為NO( 常開,A接點 ) = 內定值
OK、High、Low為NC( 常閉,B接點 )
用刀片將J3、J4、J5割開,再用焊錫將J6、J7、J8焊上
